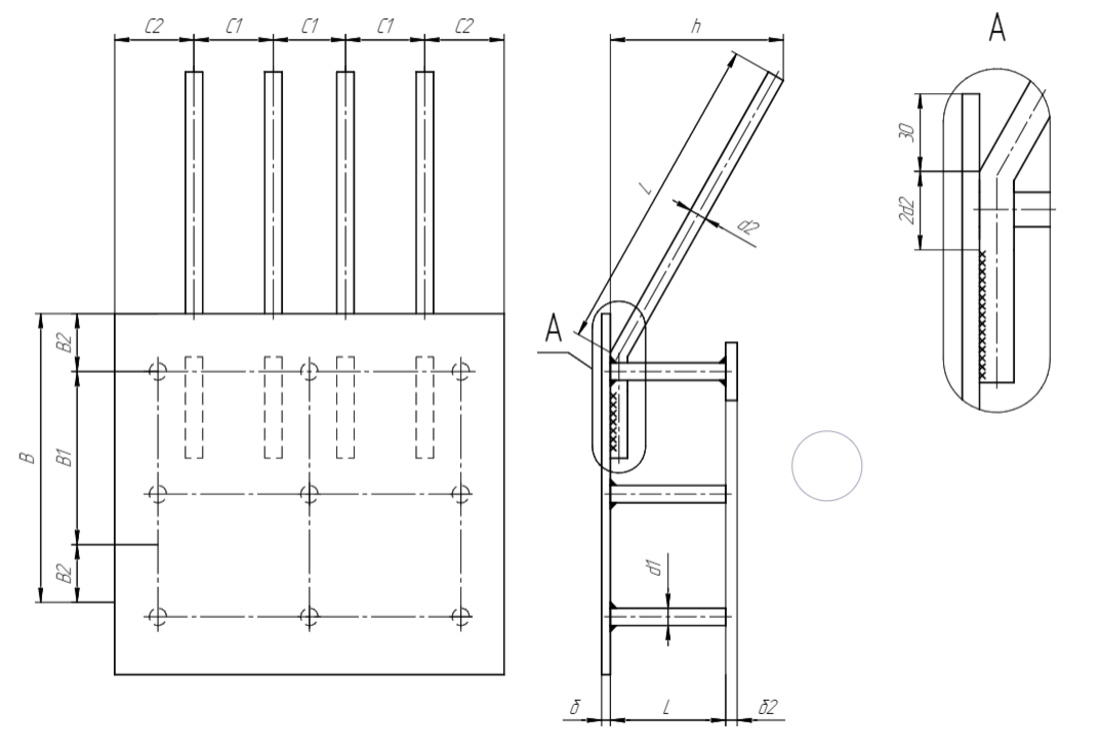

Изделие закладное МН 321-2

Параметр	Обозначение	Значение
Размер пластины, мм	А	400
Размер пластины, мм	B	500
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	160
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	210
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	90
Привязки анкеров, мм	c2	75
Количество и диаметр гнутых анкеров		4ф16AIII
Длина гнутых анкеров, мм	l	620
Длина гнутых анкеров, мм	h	160
Количество и диаметр прямых анкеров		9ф12AIII
Длина прямых анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	12.6
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг		4.7
Итого, кг		19.3
Обозначение детали		1.400-15.B1.350-07
