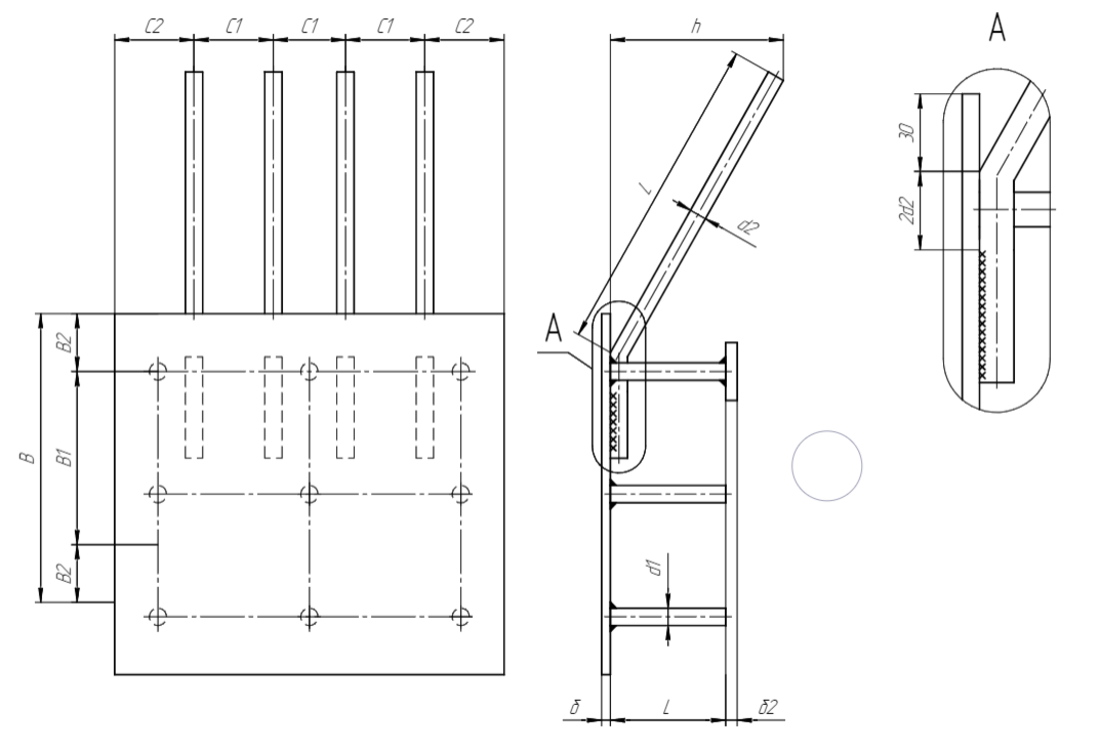

Изделие закладное МН 318-2

Параметр	Обозначение	Значение
Размер пластины, мм	А	400
Размер пластины, мм	B	400
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	160
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	160
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	90
Привязки анкеров, мм	c2	75
Количество и диаметр гнутых анкеров		4ф12AIII
Длина гнутых анкеров, мм	l	480
Длина гнутых анкеров, мм	h	170
Количество и диаметр прямых анкеров		9ф10AIII
Длина прямых анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	10.4
Выборка стали на 1 изделие (арм. AIII ф10), кг		1
Выборка стали на 1 изделие (арм. AIII ф12), кг		2.1
Итого, кг		13.5
Обозначение детали		1.400-15.B1.350-01
