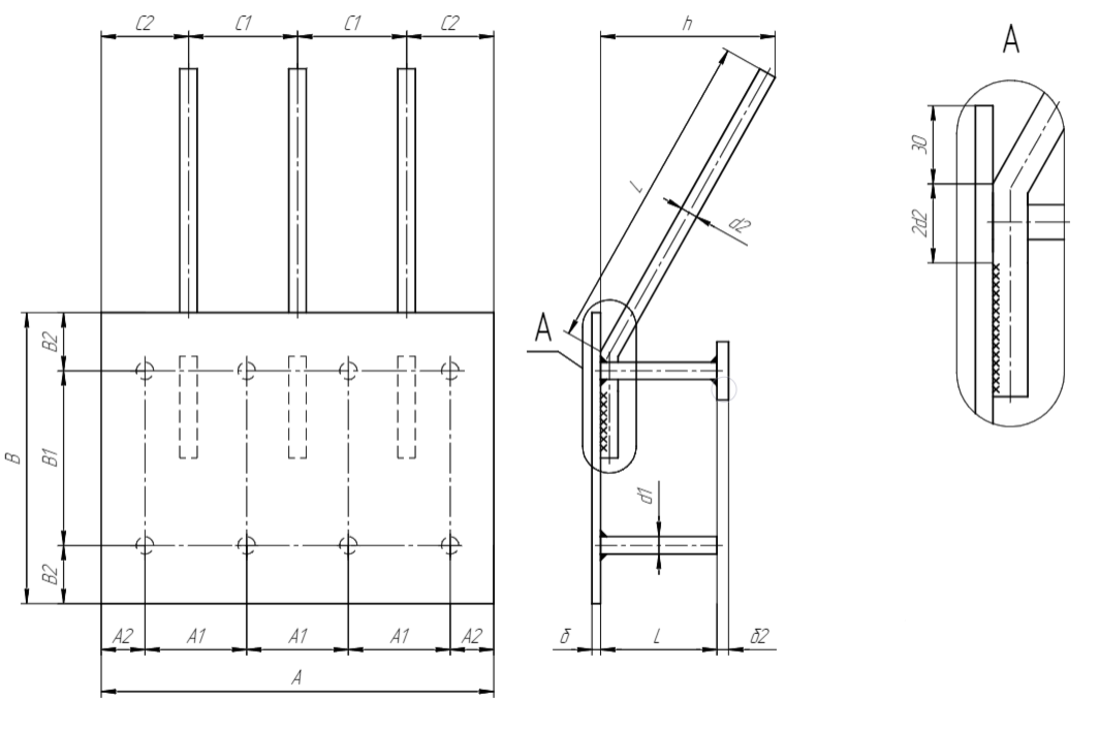

Изделие закладное МН 315-4

Параметр	Обозначение	Значение
Размер пластины, мм	А	400
Размер пластины, мм	B	250
Размер пластины, мм	б	10
Привязки анкеров, мм	а1	110
Привязки анкеров, мм	а2	35
Привязки анкеров, мм	b1	180
Привязки анкеров, мм	b2	35
Привязки анкеров, мм	c1	130
Привязки анкеров, мм	c2	70
Количество и диаметр гнутых анкеров		3ф16AIII
Длина гнутых анкеров, мм	l	620
Длина гнутых анкеров, мм	h	210
Количество и диаметр прямых анкеров		8ф14AIII
Длина прямых анкеров, мм	L	270
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	8.7
Выборка стали на 1 изделие (арм. AIII ф14), кг		2.6
Выборка стали на 1 изделие (арм. AIII ф16), кг		3.5
Итого, кг		14.8
Обозначение детали		1.400-15.B1.340-08
