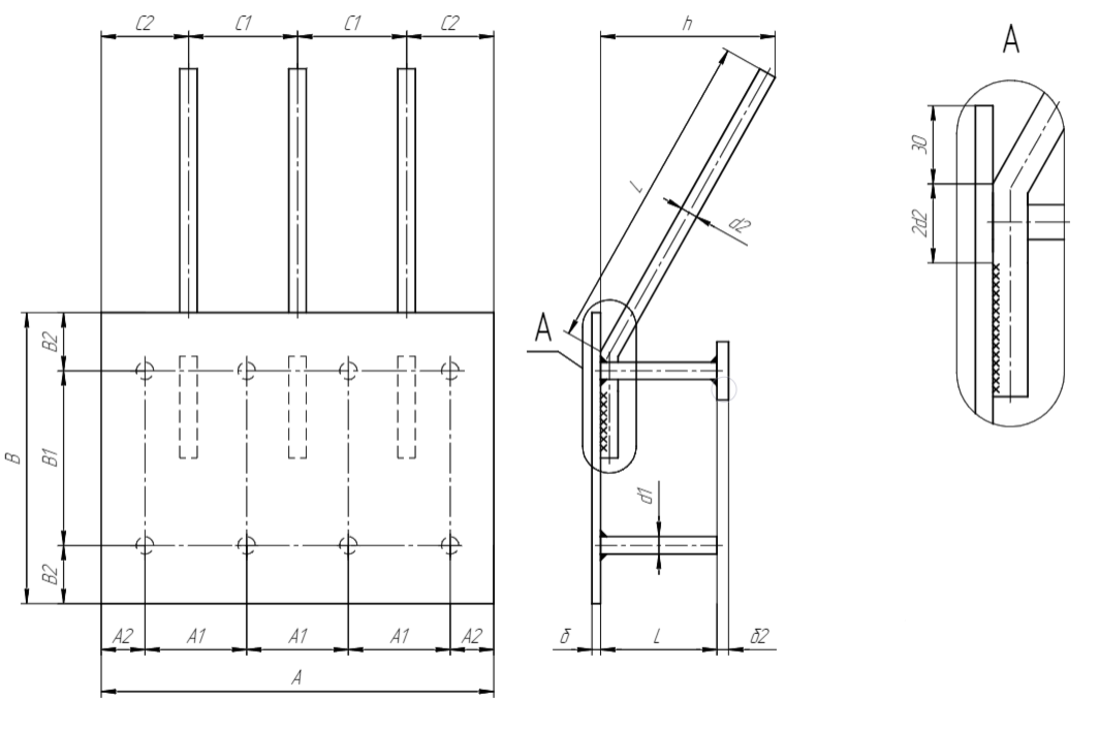

Изделие закладное МН 314-3

Параметр	Обозначение	Значение
Размер пластины, мм	А	400
Размер пластины, мм	B	250
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	110
Привязки анкеров, мм	а2	35
Привязки анкеров, мм	b1	180
Привязки анкеров, мм	b2	35
Привязки анкеров, мм	c1	130
Привязки анкеров, мм	c2	70
Количество и диаметр гнутых анкеров		3ф12AIII
Длина гнутых анкеров, мм	l	480
Длина гнутых анкеров, мм	h	170
Количество и диаметр прямых анкеров		8ф12AIII
Длина прямых анкеров, мм	L	220
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	6.7
Выборка стали на 1 изделие (арм. AIII ф10), кг		1.1
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.6
Итого, кг		9.4
Обозначение детали		1.400-15.B1.340-02
