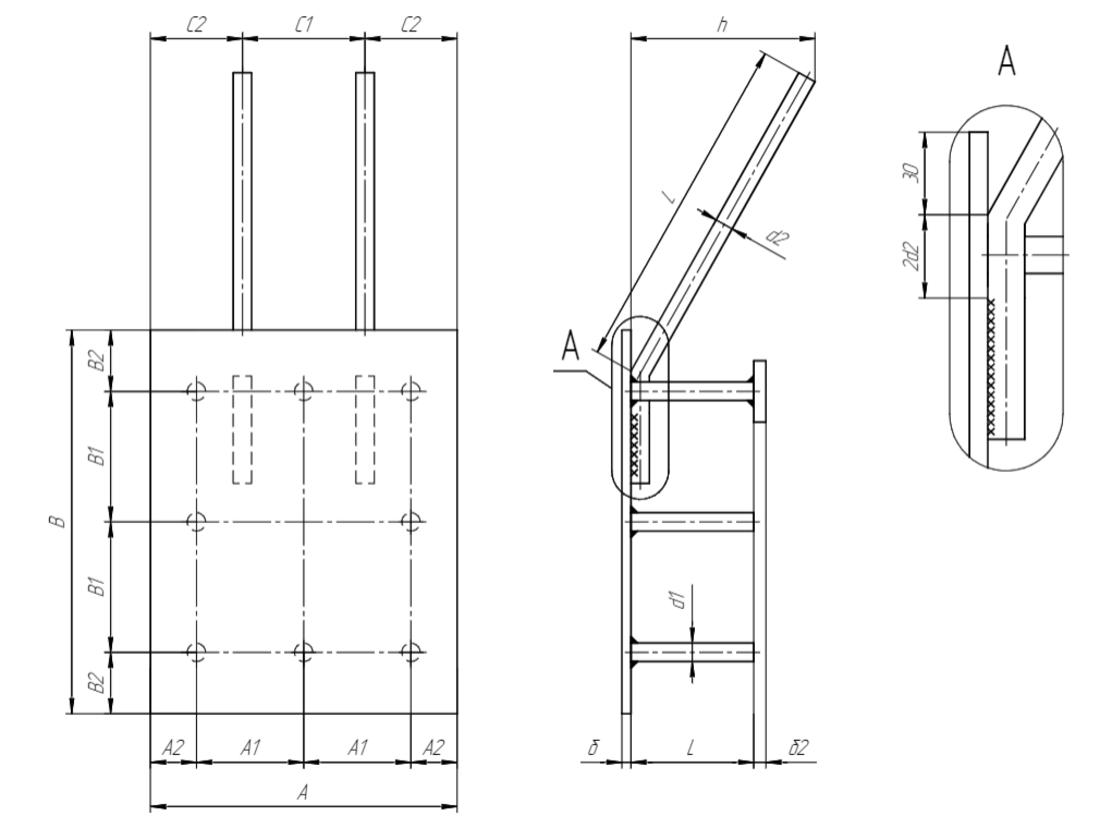

Изделие закладное МН 313-3

Параметр	Обозначение	Значение
Размер пластины, мм	А	300
Размер пластины, мм	B	400
Размер пластины, мм	б	10
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	30
Привязки анкеров, мм	b1	160
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	170
Привязки анкеров, мм	c2	65
Количество и диаметр гнутых анкеров		2ф20AIII
Длина гнутых анкеров, мм	l	750
Длина гнутых анкеров, мм	h	210
Количество и диаметр прямых анкеров		8ф14AIII
Длина прямых анкеров, мм	L	220
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	10
Выборка стали на 1 изделие (арм. AIII ф14), кг		2.2
Выборка стали на 1 изделие (арм. AIII ф20), кг		4.4
Итого, кг		16.6
Обозначение детали		1.400-15.B1.330-03
