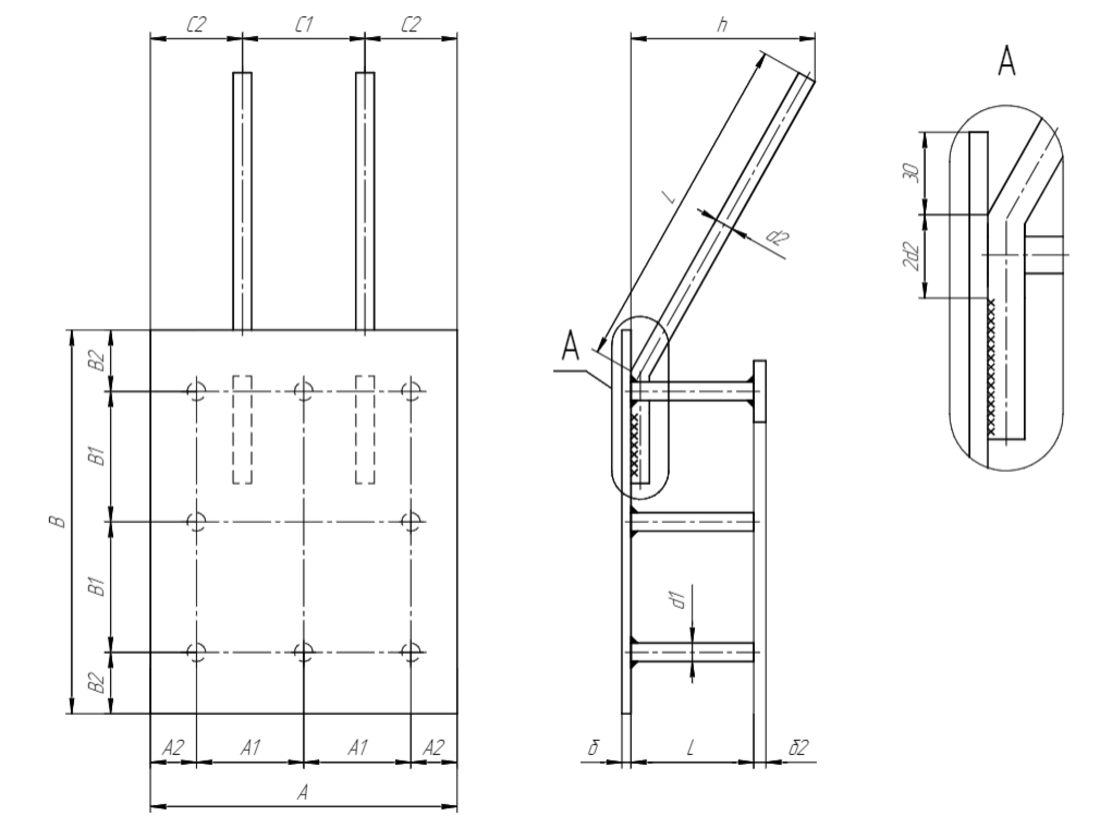

Изделие закладное МН 312-4

Параметр	Обозначение	Значение
Размер пластины, мм	А	300
Размер пластины, мм	B	400
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	30
Привязки анкеров, мм	b1	160
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	170
Привязки анкеров, мм	c2	65
Количество и диаметр гнутых анкеров		2ф16AIII
Длина гнутых анкеров, мм	l	620
Длина гнутых анкеров, мм	h	210
Количество и диаметр прямых анкеров		8ф12AIII
Длина прямых анкеров, мм	L	270
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	7.5
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.9
Выборка стали на 1 изделие (арм. AIII ф16), кг		2.3
Итого, кг		12.3
Обозначение детали		1.400-15.B1.330-02
