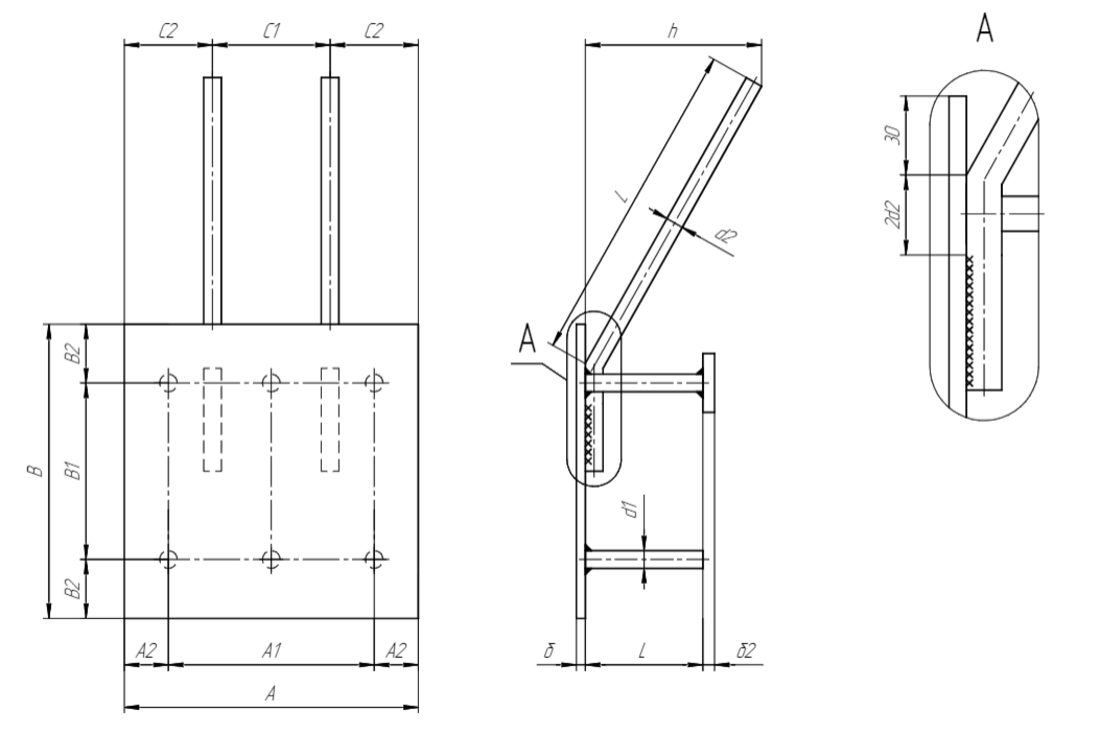

Изделие закладное МН 306-2

Параметр	Обозначение	Значение
Размер пластины, мм	А	300
Размер пластины, мм	B	200
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	30
Привязки анкеров, мм	b1	120
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	170
Привязки анкеров, мм	c2	65
Количество и диаметр гнутых анкеров		2ф12AIII
Длина гнутых анкеров, мм	l	480
Длина гнутых анкеров, мм	h	170
Количество и диаметр прямых анкеров		6ф10AIII
Длина прямых анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	4.1
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг		1
Итого, кг		5.8
Обозначение детали		1.400-15.B1.320-01
