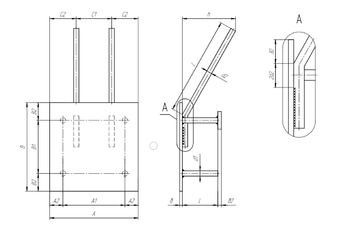

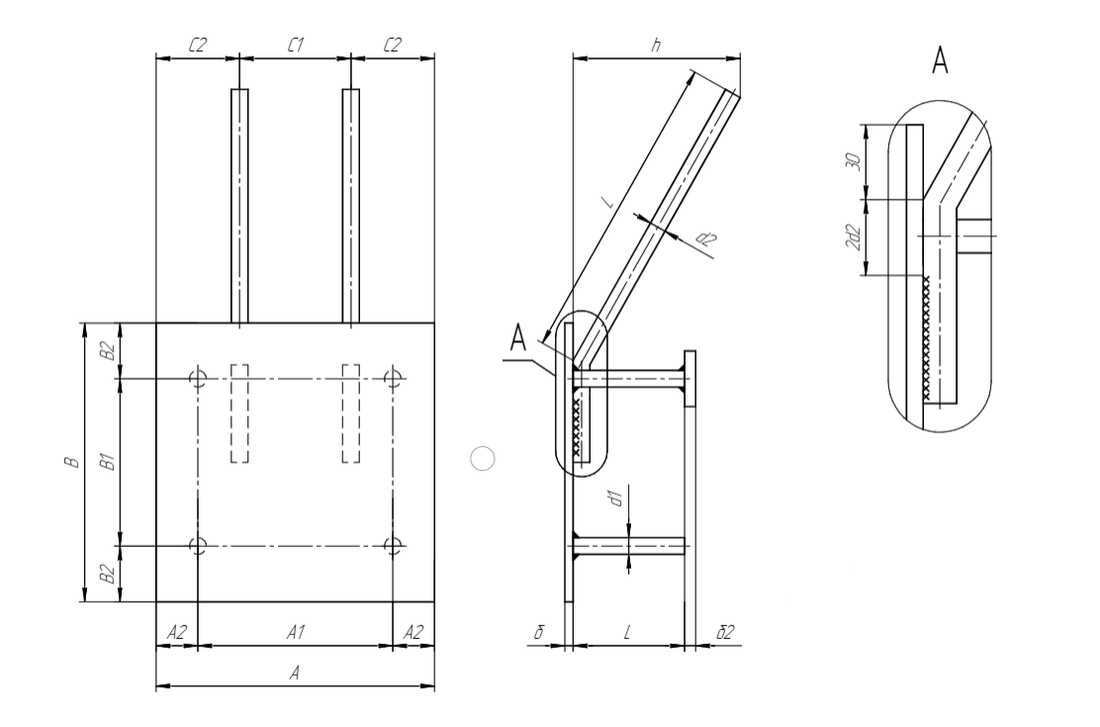

Изделие закладное МН 305-2

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	300
Размер пластины, мм	б	10
Привязки анкеров, мм	а1	140
Привязки анкеров, мм	а2	30
Привязки анкеров, мм	b1	220
Привязки анкеров, мм	b2	40
Привязки анкеров, мм	c1	80
Привязки анкеров, мм	c2	60
Количество и диаметр гнутых анкеров		2ф16AIII
Длина гнутых анкеров, мм	l	620
Длина гнутых анкеров, мм	h	160
Количество и диаметр прямых анкеров		4ф14AIII
Длина прямых анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	5.1
Выборка стали на 1 изделие (арм. AIII ф14), кг		0.8
Выборка стали на 1 изделие (арм. AIII ф16), кг		2.3
Итого, кг		8.2
Обозначение детали		1.400-15.B1.310-12
