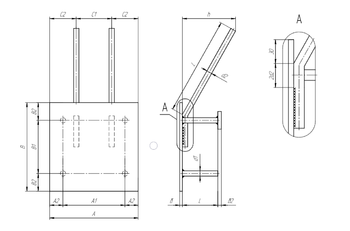

Изделие закладное МН 301-2

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	150
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	140
Привязки анкеров, мм	а2	30
Привязки анкеров, мм	b1	90
Привязки анкеров, мм	b2	35
Привязки анкеров, мм	c1	80
Привязки анкеров, мм	c2	60
Количество и диаметр гнутых анкеров		2ф12AIII
Длина гнутых анкеров, мм	l	480
Длина гнутых анкеров, мм	h	170
Количество и диаметр прямых анкеров		4ф12AIII
Длина прямых анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	1.9
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.6
Итого, кг		3.9
Обозначение детали		1.400-15.B1.310-01
