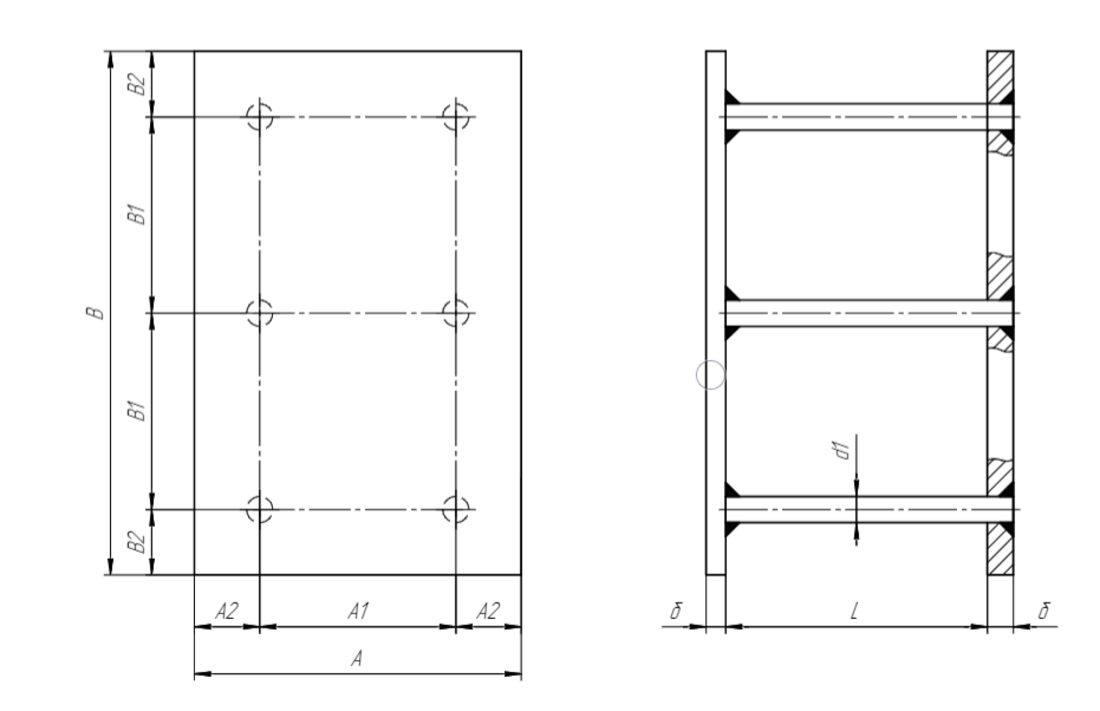

| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 150 |
| Размер пластины, мм | B | 300 |
| Размер пластины, мм | б | 10 |
| Привязки анкеров, мм | а1 | 90 |
| Привязки анкеров, мм | а2 | 30 |
| Привязки анкеров, мм | b1 | 110 |
| Привязки анкеров, мм | b2 | 40 |
| Количество и диаметр анкеров | 6ф12AIII | |
| Размер, мм | H | 300 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 7 |
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.6 | |
| Итого, кг | 8.6 | |
| Обозначение детали | 1.400-15.B1.220-03 |
