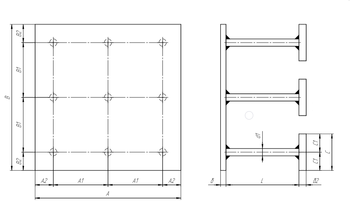

Изделие закладное МН 160-4

Параметр	Обозначение	Значение
Размер пластины, мм	А	400
Размер пластины, мм	B	500
Размер пластины, мм	б	12
Привязки анкеров, мм	а1	160
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	210
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		9ф16AIII
Длина анкеров, мм	L	620
Размеры пластин усиления и кол-во, мм		60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг	-б=12	21.9
Выборка стали на 1 изделие (арм. AIII ф16), кг		8.8
Итого, кг		30.7
Обозначение детали		1.400-15.B1.180-09
