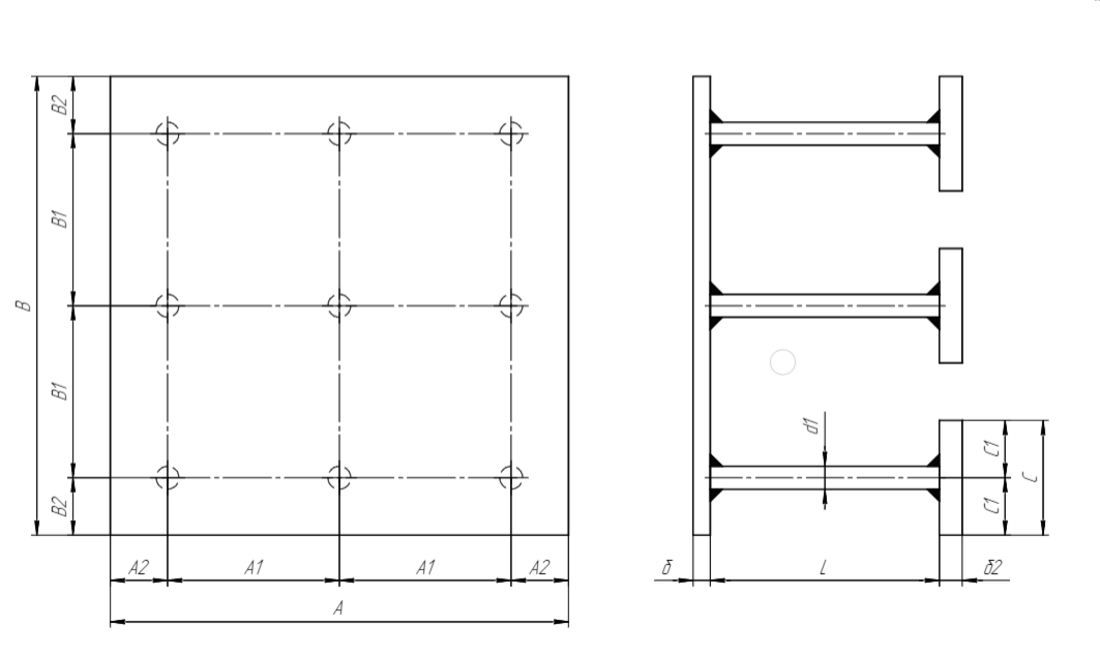

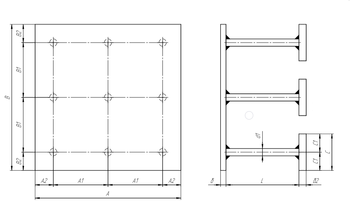

Изделие закладное МН 155-6

Параметр	Обозначение	Значение
Размер пластины, мм	А	300
Размер пластины, мм	B	500
Размер пластины, мм	б	12
Привязки анкеров, мм	а1	110
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	210
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		9ф16AIII
Длина анкеров, мм	L	210
Размеры пластин усиления и кол-во, мм		60х60х12 (шт.9)
Выборка стали на 1 изделие (профильная сталь), кг	-б=12	17.2
Выборка стали на 1 изделие (арм. AIII ф16), кг		3
Итого, кг		20.2
Обозначение детали		1.400-15.B1.170-23
