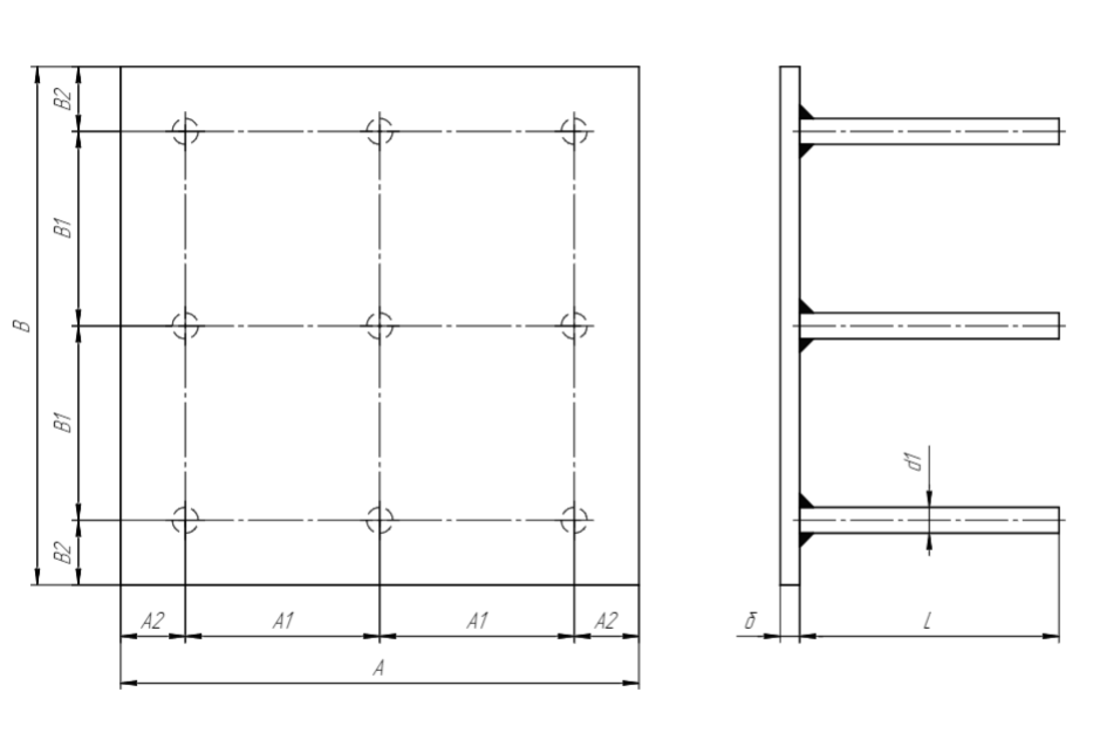

| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 |
| Размер пластины, мм | B | 500 |
| Размер пластины, мм | б | 12 |
| Привязки анкеров, мм | а1 | 110 |
| Привязки анкеров, мм | а2 | 40 |
| Привязки анкеров, мм | b1 | 210 |
| Привязки анкеров, мм | b2 | 40 |
| Количество и диаметр анкеров | 9ф16AIII | |
| Длина анкеров, мм | L | 620 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 14.1 |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | |
| Итого, кг | 22.9 | |
| Обозначение детали | 1.400-15.B1.170-18 |
