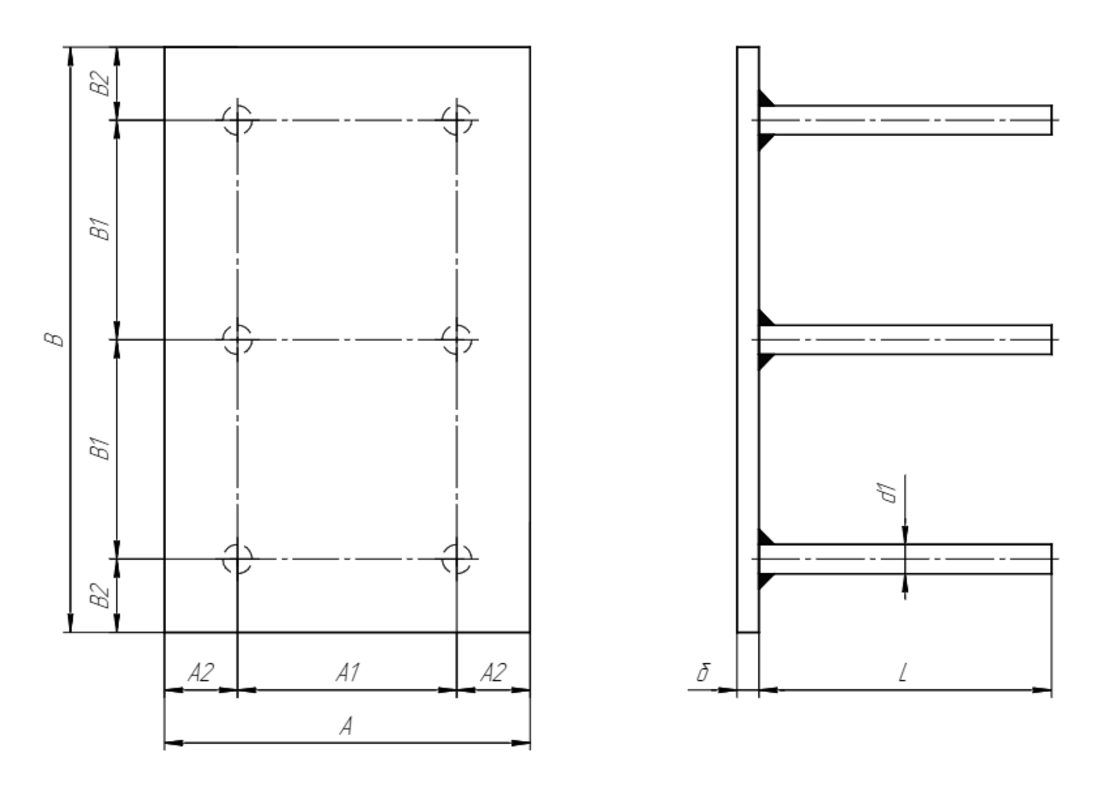

| Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 |
| Размер пластины, мм | B | 400 |
| Размер пластины, мм | б | 12 |
| Привязки анкеров, мм | а1 | 120 |
| Привязки анкеров, мм | а2 | 40 |
| Привязки анкеров, мм | b1 | 160 |
| Привязки анкеров, мм | b2 | 40 |
| Количество и диаметр анкеров | 6ф16AIII | |
| Длина анкеров, мм | L | 460 |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 7.5 |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 4.4 | |
| Итого, кг | 11.9 | |
| Обозначение детали | 1.400-15.B1.150-49 |
