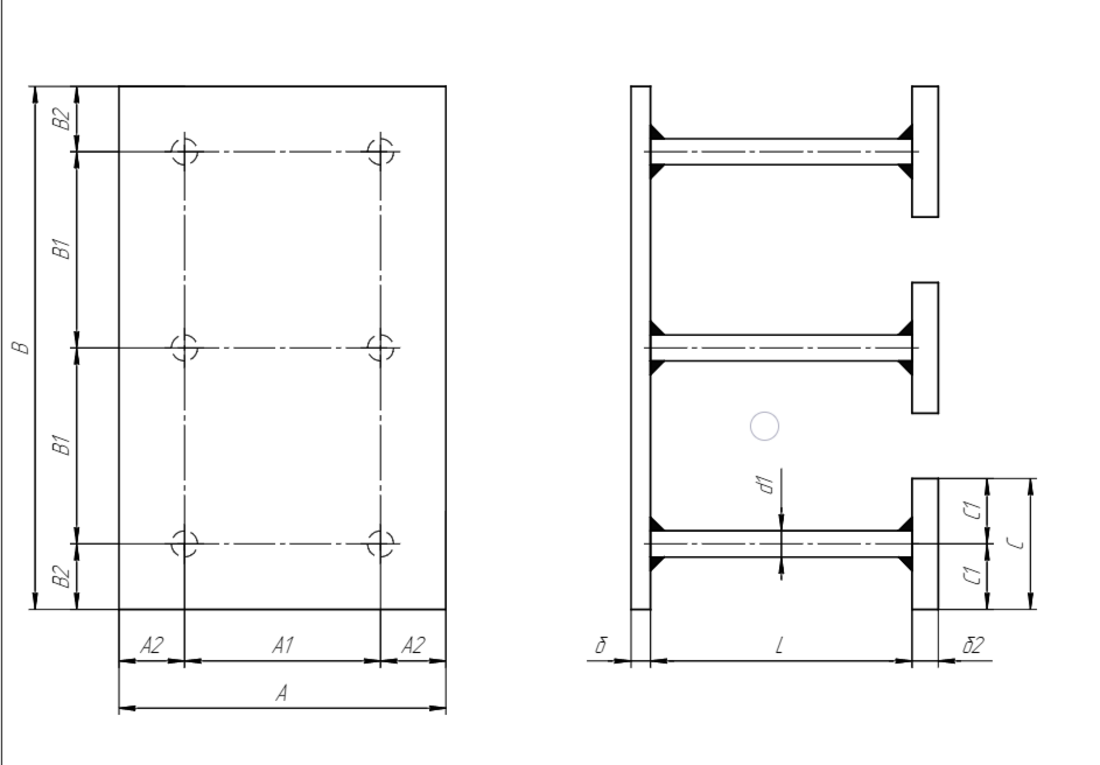

Изделие закладное МН 140-4

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	400
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	160
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		6ф12AIII
Длина анкеров, мм	L	470
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	5
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг		2.5
Итого, кг		8.7
Обозначение детали		1.400-15.B1.150-45
