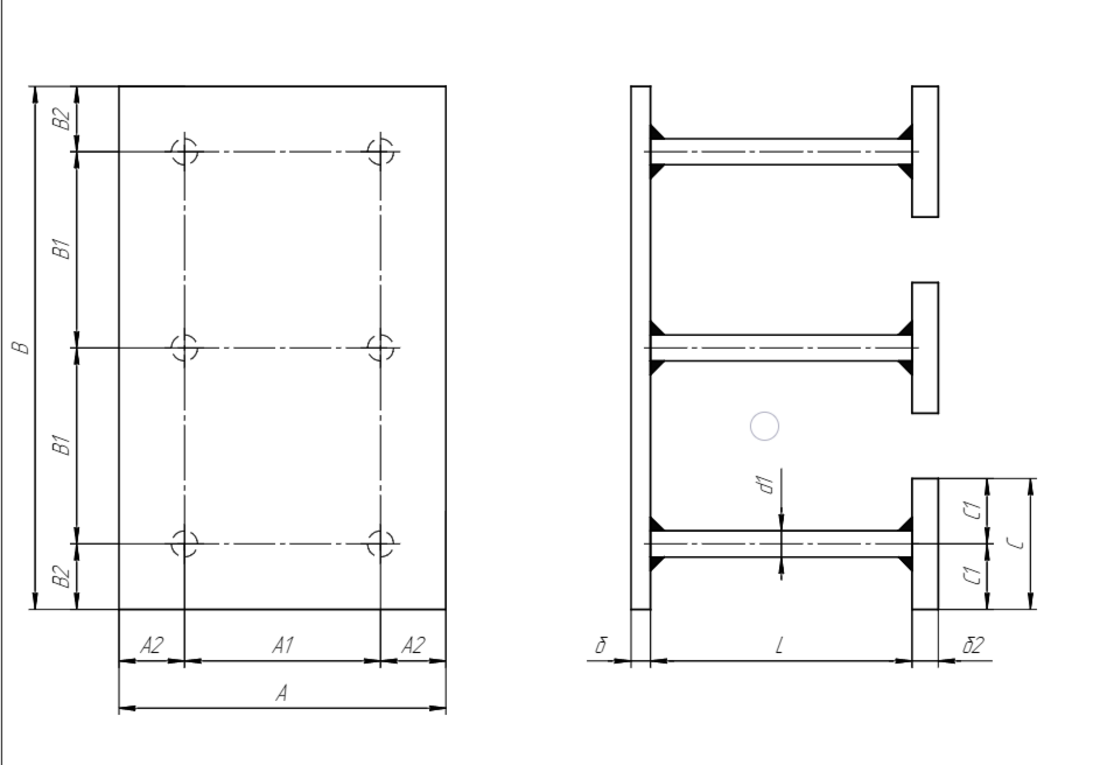

Изделие закладное МН 139-5

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	400
Размер пластины, мм	б	6
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	160
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		6ф8AIII
Длина анкеров, мм	L	250
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.6)
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	3.8
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	0.6
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.6
Итого, кг		5
Обозначение детали		1.400-15.B1.150-40
