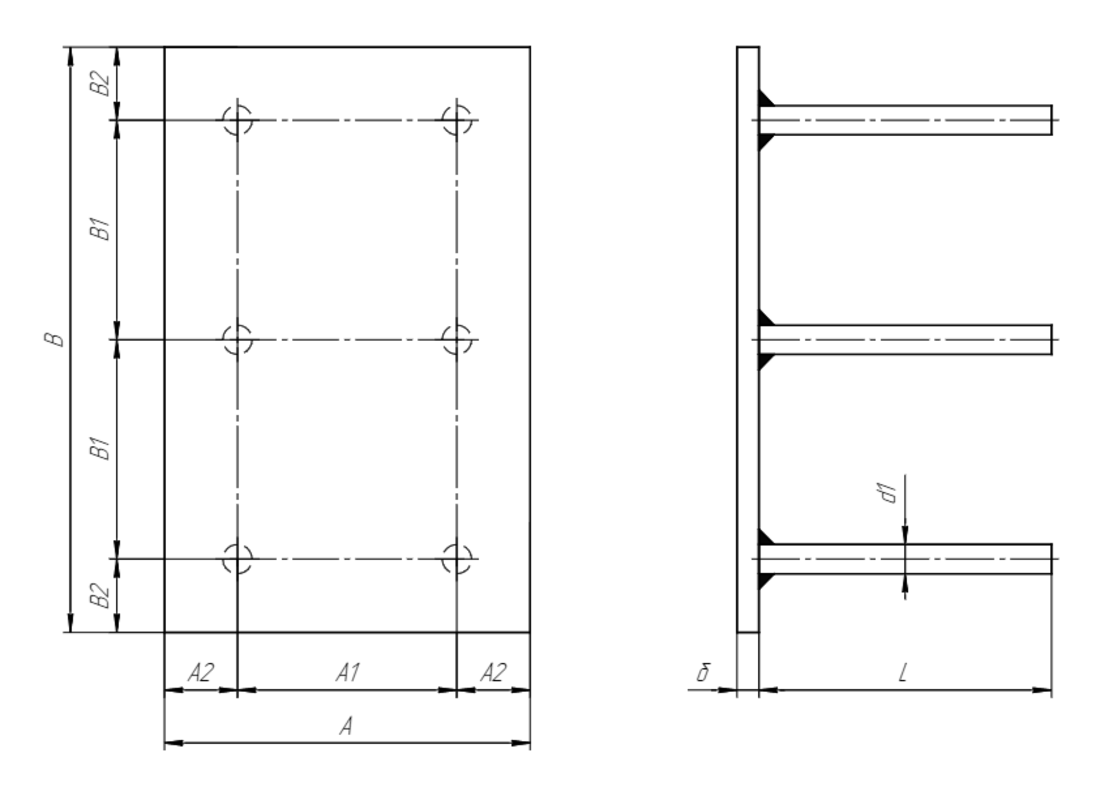

Изделие закладное МН 138-3

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	300
Размер пластины, мм	б	12
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	110
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		6ф16AIII
Длина анкеров, мм	L	370
Выборка стали на 1 изделие (профильная сталь), кг	-б=12	5.7
Выборка стали на 1 изделие (арм. AIII ф16), кг		3.5
Итого, кг		9.2
Обозначение детали		1.400-15.B1.150-32
