Изделие закладное МН 120-6

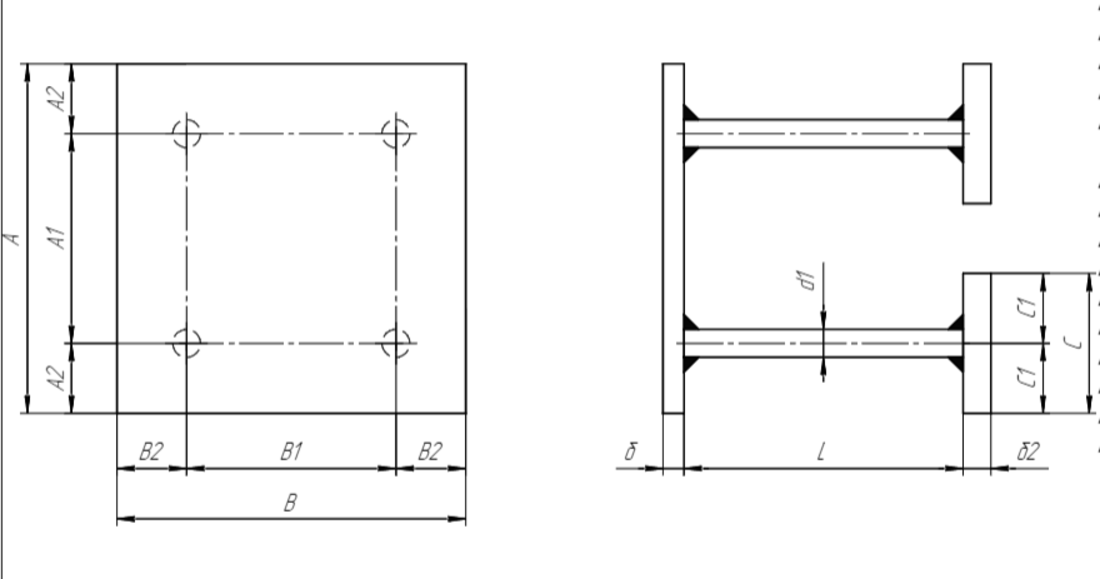

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	250
Размер пластины, мм	б	8
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	180
Привязки анкеров, мм	b2	35
Количество и диаметр анкеров		4ф12AIII
Длина анкеров, мм	L	170
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	3.1
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг		0.6
Итого, кг		4.5
Обозначение детали		1.400-15.B1.130-23
