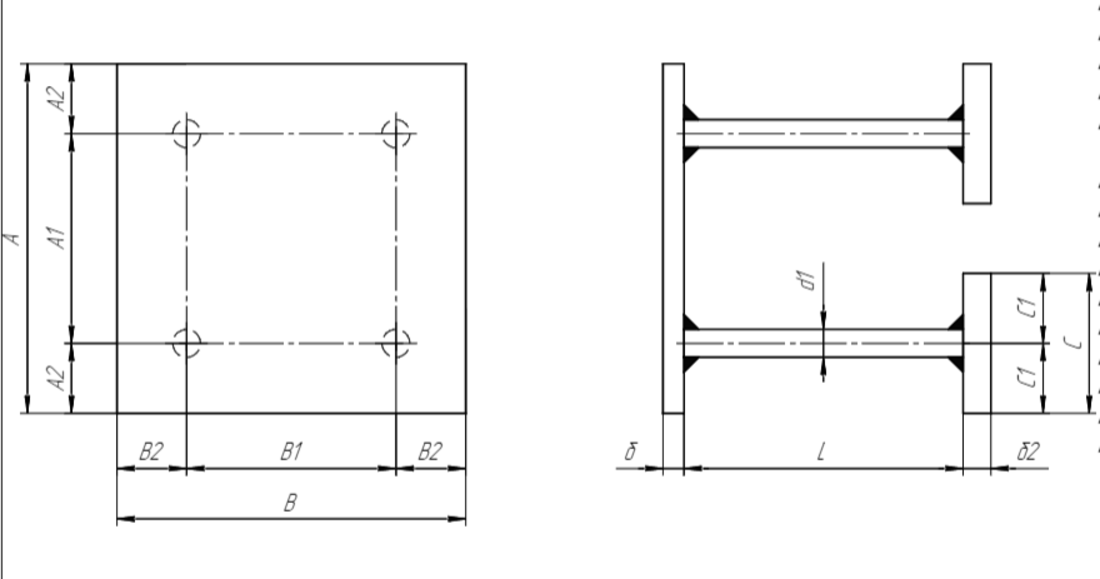

Изделие закладное МН 119-5

Параметр	Обозначение	Значение
Размер пластины, мм	А	200
Размер пластины, мм	B	250
Размер пластины, мм	б	6
Привязки анкеров, мм	а1	120
Привязки анкеров, мм	а2	40
Привязки анкеров, мм	b1	180
Привязки анкеров, мм	b2	35
Количество и диаметр анкеров		4ф8AIII
Длина анкеров, мм	L	250
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	2.4
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.4
Итого, кг		3.2
Обозначение детали		1.400-15.B1.130-16
