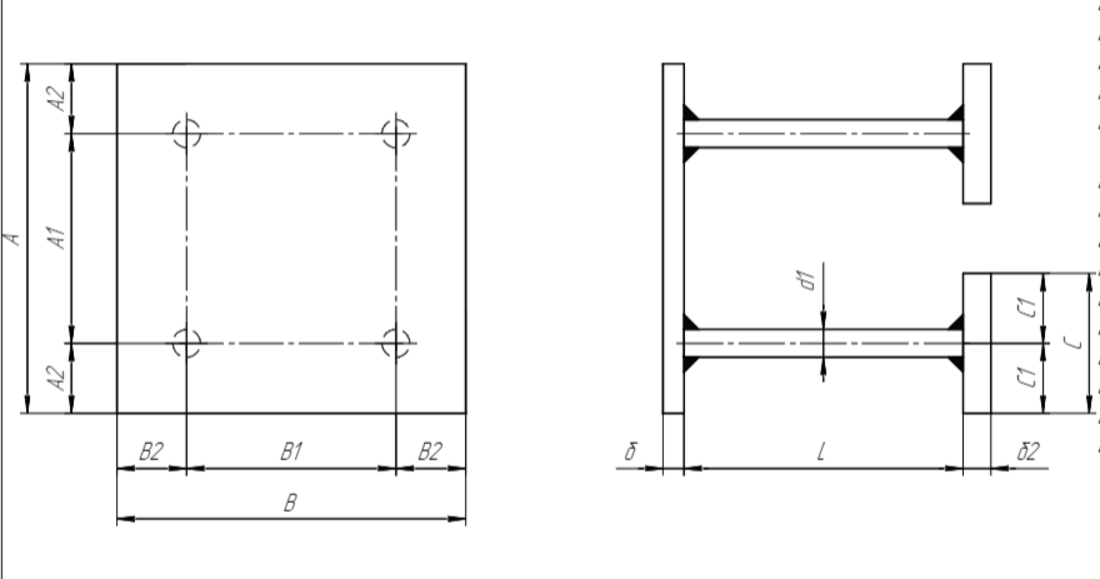

Изделие закладное МН 107-4

Параметр	Обозначение	Значение
Размер пластины, мм	А	100
Размер пластины, мм	B	200
Размер пластины, мм	б	6
Привязки анкеров, мм	а1	60
Привязки анкеров, мм	а2	20
Привязки анкеров, мм	b1	120
Привязки анкеров, мм	b2	40
Количество и диаметр анкеров		4ф8AIII
Длина анкеров, мм	L	300
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	0.9
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.5
Итого, кг		1.8
Обозначение детали		1.400-15.B1.120-15
